まずは入門編。2つのノード間で通信を行います。
今回も#1で構築した仮想検証環境でとりあえず遊んでみます。
参考：インフラ実験室#1 検証環境を整える - フルスタックエンジニアを目指して
2セグメント間の通信

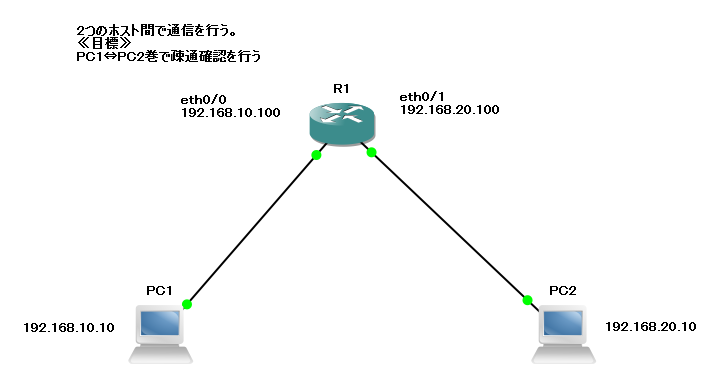

環境は以下のような感じです。
PC1からPC2へpingが通れば成功です。
RT1の設定ログ
R1#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R1(config)#int eth0/0
R1(config-if)#ip address 192.168.10.100 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#end
R1#
R1#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R1(config)#int eth0/1
R1(config-if)#ip address 192.168.20.100 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#end
R1#
*Mar 1 00:00:14.559: %SYS-5-CONFIG_I: Configured from console by console
*Mar 1 00:00:14.759: %SYS-5-CONFIG_I: Configured from console by console
R1#wri
Building configuration...
*Mar 1 00:00:16.307: %LINK-3-UPDOWN: Interface Ethernet0/0, changed state to up
*Mar 1 00:00:16.651: %LINK-3-UPDOWN: Interface Ethernet0/1, changed state to up
*Mar 1 00:00:17.307: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/0, changed state to up
*Mar 1 00:00:17.651: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/1, changed state to up[OK]
PC1の設定ログ
PC1> ip 192.168.10.10/24 192.168.10.100
Checking for duplicate address...
PC1 : 192.168.10.10 255.255.255.0 gateway 192.168.10.100
PC1>
PC1>
PC1> save
Saving startup configuration to startup.vpc
. done
PC2の設定ログ
PC2> ip 192.168.20.10/24 192.168.20.100
Checking for duplicate address...
PC1 : 192.168.20.10 255.255.255.0 gateway 192.168.20.100
PC2>
PC2>
PC2> save
Saving startup configuration to startup.vpc
. done
これで設定は完了です。
疎通確認

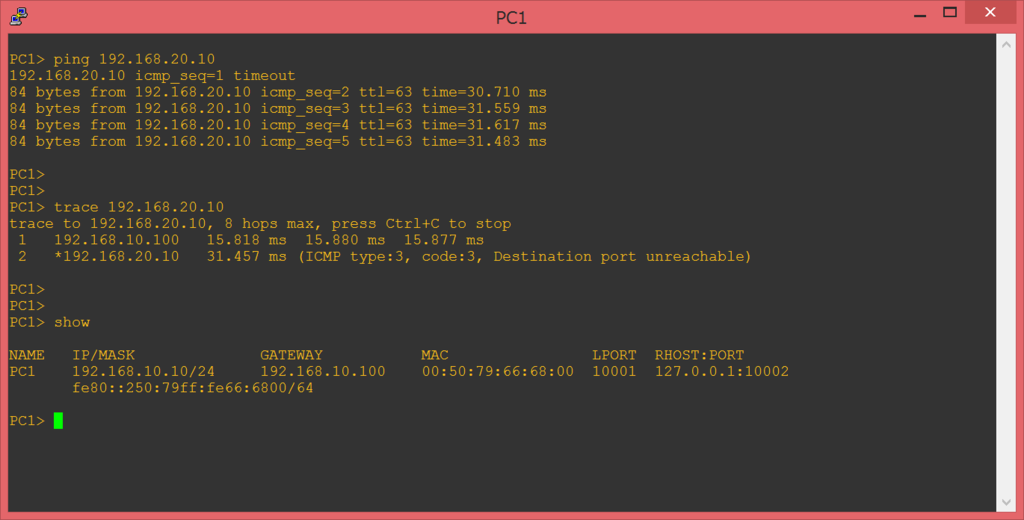

PC1からPC2へpingを打ちます。
成功です。traceもR1＞PC2と経由していることがわかります。

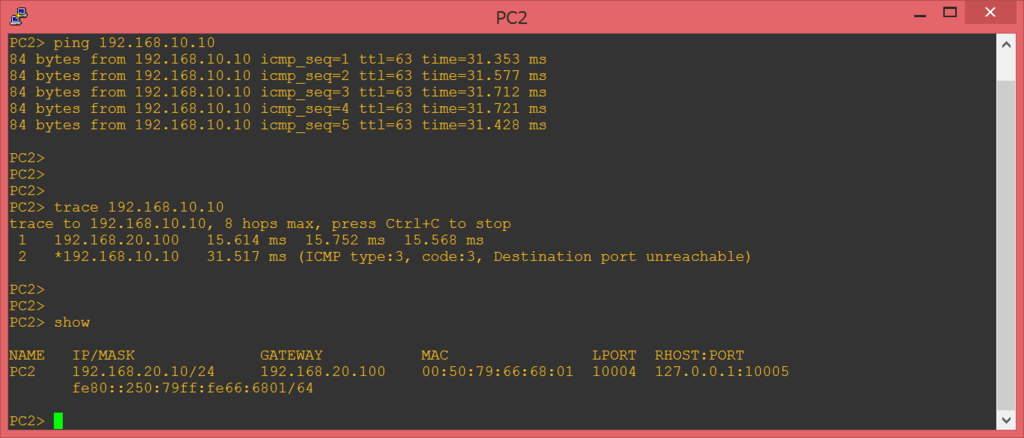

PC2からPC1へpingを打ちます。
成功です。traceもR1＞PC1と経由していることがわかります。
※見直していて気づきましたが、traceの結果、宛先PCに到達できていませんね。
PC2> trace 192.168.10.10
trace to 192.168.10.10, 8 hops max, press Ctrl+C to stop
1 192.168.20.100 2.044 ms 10.281 ms 10.280 ms
2 *192.168.10.10 20.227 ms (ICMP type:3, code:3, Destination port unreachable)
今回PCにはGNS3にデフォルトで入っているVPCSを使っていますが、traceがUDPで実行されるそうです。
参考：GNS3 • View topic - Ping works but can't trace

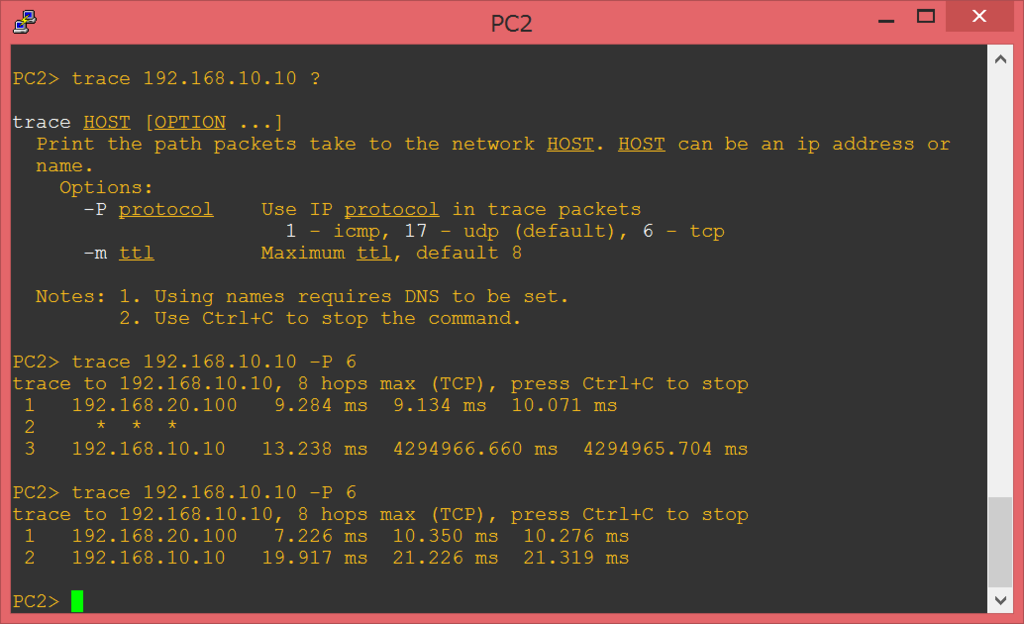

「-P」オプションでTCPを指定してあげることでうまくいくようになりました。
part2へ続きます。
